星光全彩技术解读—— 一分钟读懂安佳威视网络摄像机模组图像自动模式

2018-07-05 17:40:36 hr
自动模式使用场景1:白光/暖光灯板

工作原理:

通过SENSOR图像参数,去感知当前环镜

光的亮度,当环境光线不足,亮度低于设

定的补光阈值且持续一定时间后,模组自

动点亮白光/暖光灯;当环境亮度高于一定

的阈值且持续一定时间后,模组自动关闭

白光灯/暖光灯。用户可以根据自己使用需

要,在软件上面配置补光的阈值。此种模

式,行内某些友商也称为软光敏模式。


硬件要求:

1)支持自动控制功能的模组(MC200J、MC200J2等)

2)支持自动控制的白光/暖光灯板


固件地址:

http://www.icamra.cn:8021/firmware/V2.3.13/firmware_with_webconfig_pludging/_star/

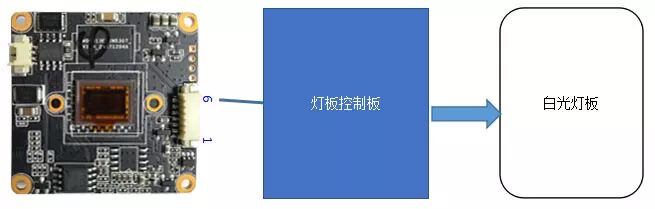

接线图

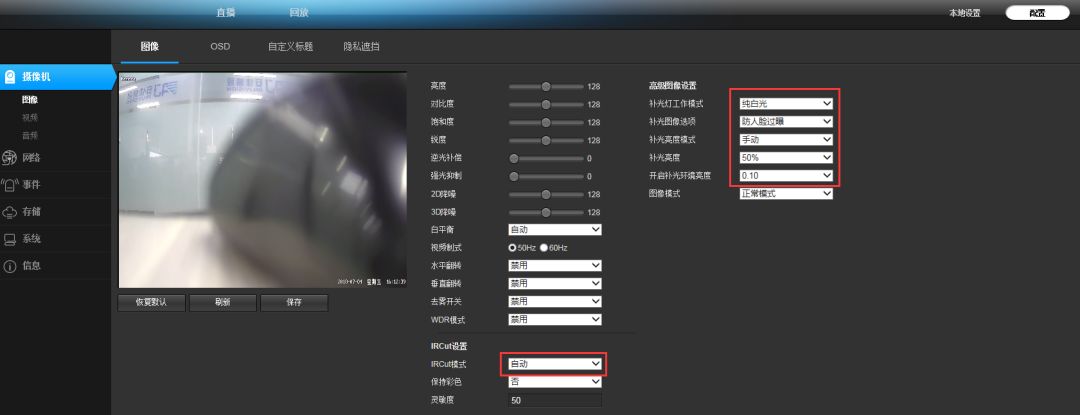

软件设置  1、手动调整灯板亮度


WEB界面:设置—>摄像机—>图像

摄像机WEB配置页面中,补光灯工作模式配置为纯白光,IRCUT模式配置成自动,开启补光环境亮度为0.1,补光亮度模式设置为手动,灯板补光亮度可根据需求进行10%-100%的亮度选择。

可实现的效果:

在环境未低于照度0.1lux时,摄像头是星光全彩的效果;低于0.1lux白光/暖光开启,实现夜视全彩的效果。



软件设置  2、自动调整灯板亮度


WEB界面:设置—>摄像机—>图像

摄像机WEB配置页面中,补光灯工作模式配置为纯白光,IRCUT模式配置成自动,开启补光环境亮度为0.1,补光亮度模式设置为自动。

可实现的效果:

在环境未低于照度0.1lux时,摄像头是星光全彩的效果;低于0.1lux白光/暖光开启,根据环境场景自动调整灯板亮度,实现最优的夜视全彩效果。


自动模式使用场景2:红外灯板

工作原理:


正常黑的情况下,灯板给网络模组发送信号,模

组去感知当前环镜亮度判断是否开启红外灯;当

环境光线不足,亮度低于设定的补光阈值且持续

一定时间后,模组输出高电平信号给红外灯板,

自动点亮红外灯,同时模组图像切换成夜间模

式;当环境亮度高于一定的阈值且持续一定时

间后,模组输出低电平信号给红外灯板,自动

关闭红外灯,同时模组图像切换成白天模式。


硬件要求:

1)支持自动控制功能的模组(MC200J、MC200J2等)

2)支持自动控制的红外灯板


固件地址:

http://www.icamra.cn:8021/firmware/V2.3.13/firmware_with_webconfig_pludging/_star/


接线图

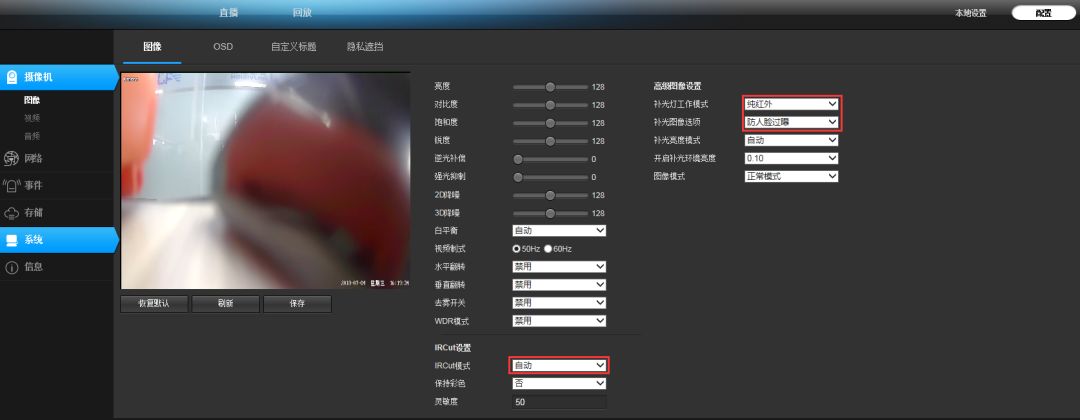

软件设置:


WEB界面:设置—>摄像机—>图像

摄像机WEB配置页面中,补光灯工作模式配置为纯红外,IRCUT模式配置成自动,开启补光环境亮度为0.1。

可实现的效果:

在环境未低于照度0.1lux时,摄像头实现星光全彩的效果;低于0.1lux摄像机就会切黑白,同时红外灯开启。如果IRCUT的工作模式是外部控制,效果则与普通红外机一样。
