双光源功能是什么呢?大家都很模糊

今天就来讲一讲


什么是双光源摄像机?

双光源摄像机是指摄像机能支持两种灯光信号控制,且与摄像机配套使用的带光敏灯板上有两种灯光(比如:红外灯和白光灯)。

摄像机的双光源功能主要体现在夜晚报警上,摄像机在正常情况下夜晚开红外灯且图像为黑白,当发生人形检测或者移动侦测报警时,摄像机会开白光灯并且图像切换成彩色,从而起到震慑坏人和警示用户的作用。




小贴士

摄像机要升级支持双光源功能的固件

固件可在公司官网下载



如何配置和使用双光源摄像机?

以MT200E5摄像机为例:

一、接线

模组接口定义:

D1:光敏信号输入(CDS_IN)

D2:地(GND)

D3:白光控制信号(PIR_DET)

D4:红外控制信号(IR_LED)

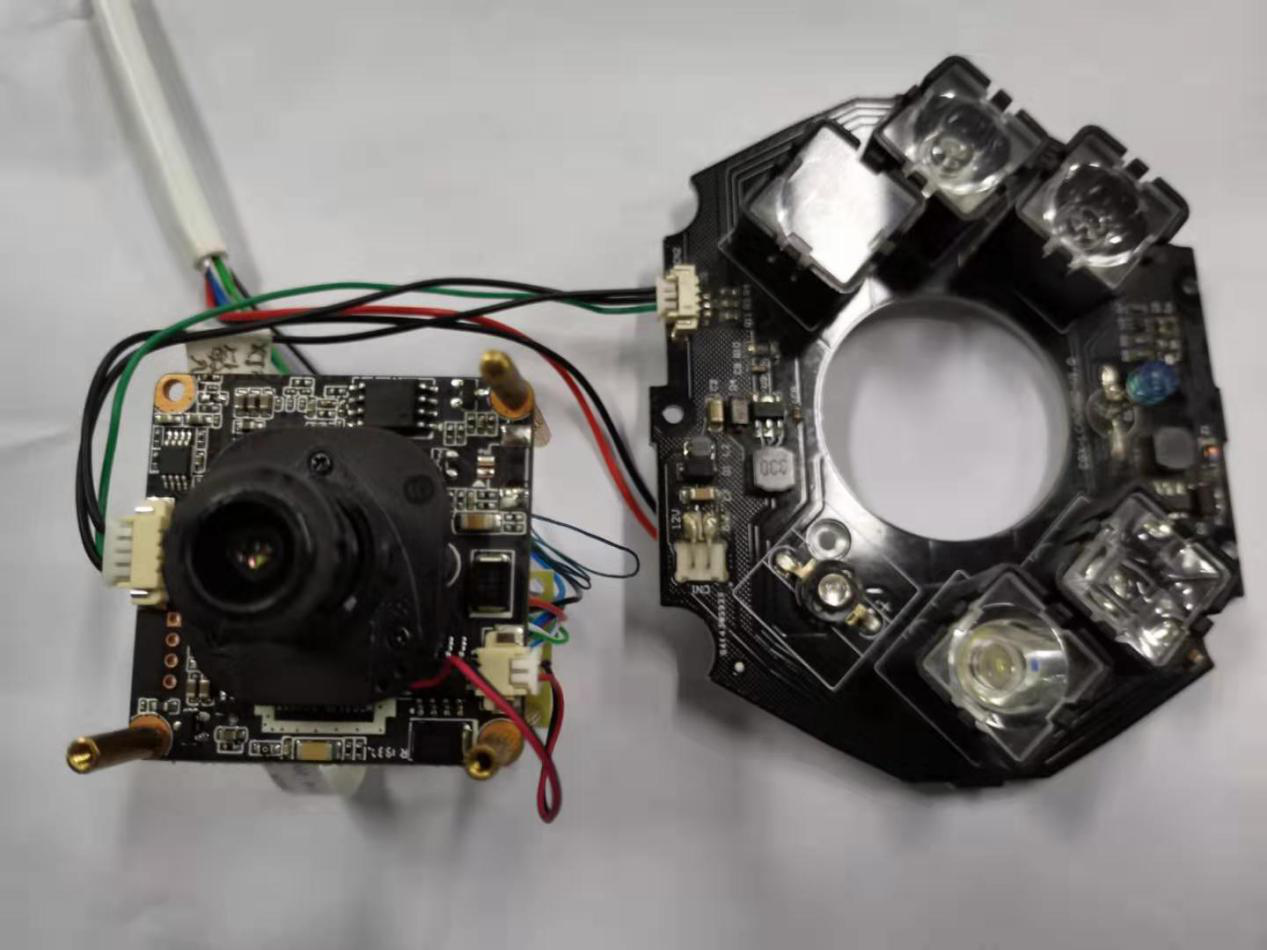

接线时只需要将摄像机D1、D3、D4端口与灯板对应的端口相连即可,最后给摄像机和灯板供电即可正常使用。

接线如下图所示:

(注意:灯板接口定义请自行找灯板厂家提供)


二、参数设置

1. 配置模组IRCut参数

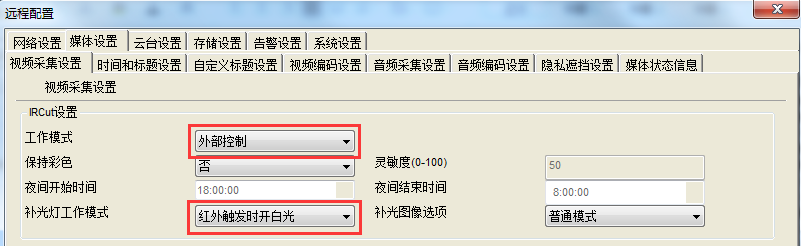

  • 在AjDevTools工具上右键摄像机IP进入“远程配置->媒体设置->视频采集设置”界面。

  • 将IRCut工作模式设置为:外部控制。

  • 补光灯工作模式设置为:红外触发时开白光。

如下图所示:


2. 任意区域人形检测报警

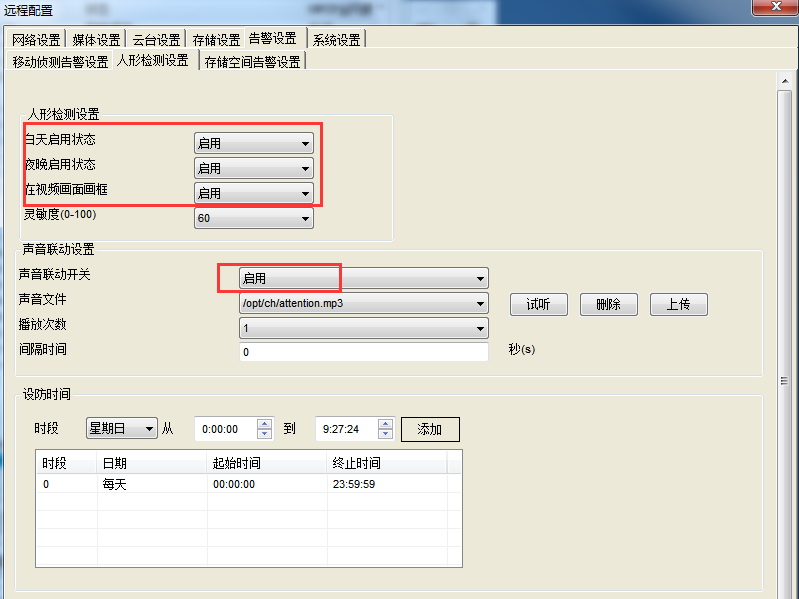

  • 在AjDevTools工具上进入“远程配置->告警设置->人形检测设置”界面。

  • 将白天启用状态、夜晚启用状态和在视频中画框都设置为:启用。

  • 布防时间设置为:全天,用户还可以根据自身需求启用报警声音联动。

如下图所示:

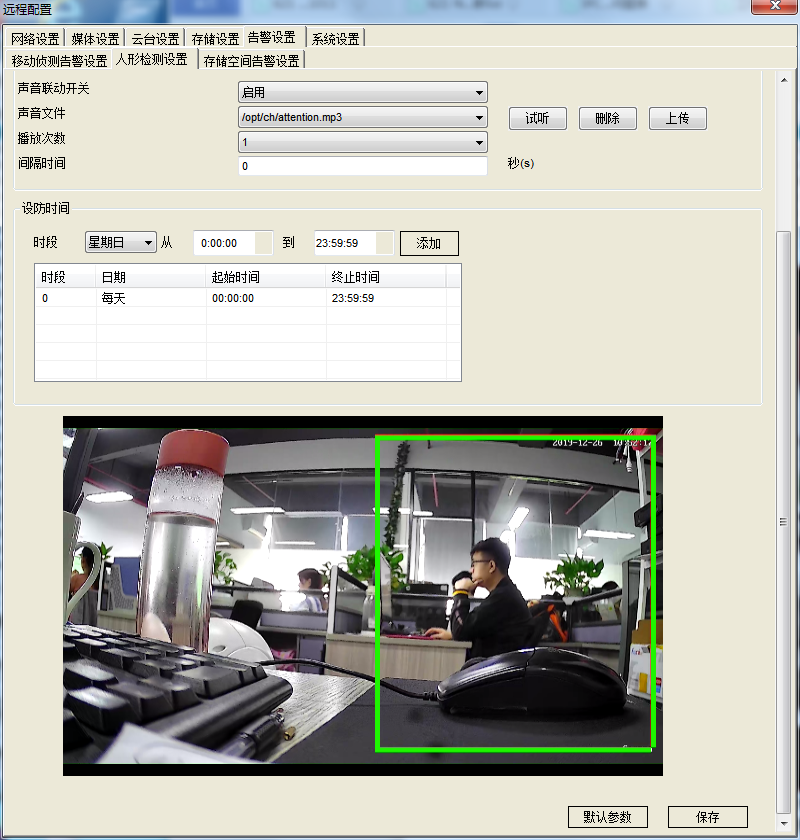

说明:模组画人形区域框时可以根据需求对某一区域画框,画框后模组只对该区域进行人形检测。

如下图所示:


双光源摄像机夜晚人形检测报警效果:


点击边框调出视频工具条

注意:当模组同时启用人形检测和移动侦测报警时,模组会优先处理人形检测报警,此时移动侦测报警无效,若要测试模组移动侦测报警要先把人形检测禁用


3.  移动侦测报警

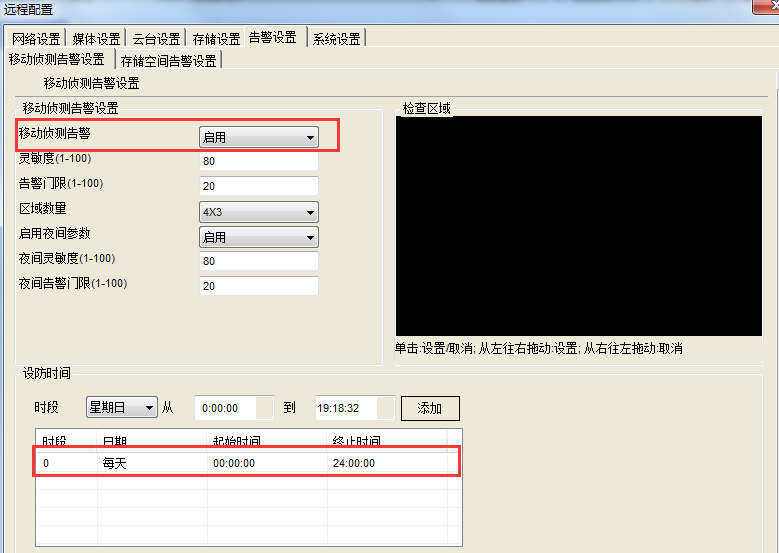

  • 在AjDevTools工具上进入“远程配置->告警设置->移动侦测告警设置”界面。

  • 将移动侦测告警设置为:启用。

  • 布防时间设置为:全天。

如下图所示:


双光源摄像机夜晚移动侦测报警效果:

点击边框调出视频工具条






说明

双光源摄像机在白天模式下触发人形检测或者移动侦测报警时白光灯不会打开,夜晚模式下触发人形检测或者移动侦报警时红外灯灭同时白光灯会打开,摄像机也会从夜晚模式切到白天模式,报警结束后会恢复夜晚模式、白光灯灭红外灯开。



安佳目前支持双光源的模组型号有:MT200E5


后期安佳模组MC200J6、MCE12也将支持双光源,敬请期待!
